压力容器法兰连接的严密性与法兰压紧垫圈的密封面形式直接相关
时间:2022-07-15 来源:http://www.wxlwskjx.com/news/100.html

在石油化工、电力、轻工等工业领域中,压力容器是广泛使用的设备之一。通常压力容器法兰是指筒体与封头、筒体与筒体或封头与管板之间连接的法兰,与管法兰作用相同,外形相似,但因公称直径的定义不同,不能互换。其作用是使不同的受压元件组合在一起,同时保证连接部位不产生泄露。法兰连接的严密性与法兰压紧垫圈的密封面形式直接相关,那么常用的法兰密封面形式有哪几种呢?下面就让小编为大家详细介绍一下吧。

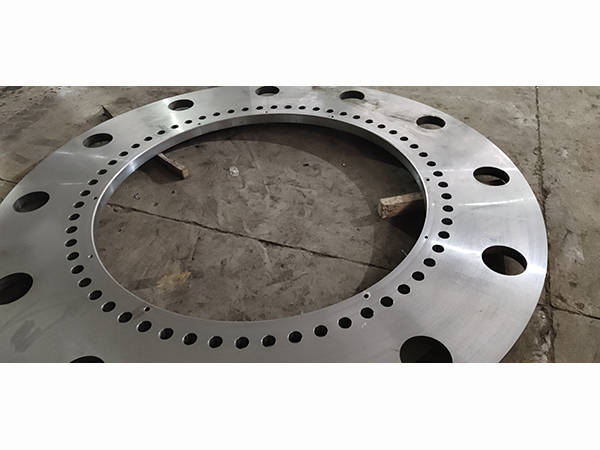

压力容器法兰

(1)平面型密封面

平面法兰密封面是一个突出的光滑平面,具有结构简单、加工方便、且便于进行防腐衬里的优点。但由于这种密封面和垫片接触面积较大,螺栓上紧后,垫片易向外侧伸展而不易压紧,甚至被挤出密封面,因而密封性能较差。通常适用于压力不高的容器。

(2)凹凸型密封面

凹凸面密封面由一个凸平面和一个凹平面所组成。安装时易于对中,压紧时能有效地防止垫片被挤出密封面,密封性能比平面密封较好。

(3)榫槽型密封面

榫槽型密封面由一个榫面一个槽面相配而成,因此密封面更窄。垫圈放在槽内,压紧时既不会向外侧变形,也不会向内侧变形,密封效果较好。安装时易于对中,垫片受力均匀, 密封可靠,适用于易燃、易爆和有毒介质的容器。但凸面部分易被碰坏,且施工难度大。由于垫片很窄,更换时也较为困难。

以上就是小编给大家介绍的有关于压力容器法兰常用的封面形式,希望看完之后能够对大家有所帮助。此外,法兰刚度不够会引起法兰密封面轴向翘曲变形,造成垫片内、外侧受力不均,导致密封失效,可通过增加法兰厚度,增大法兰外径等方法改善。
