压力法兰容器分享法兰的测量方法
时间:2020-05-15 来源:http://www.wxlwskjx.com

法兰作为一种机械零件,适用于轴和轴之间的相互连接之间,为了确保法兰容器的测量数据的准确性,在测量之前需要做好大量的准备工作,并且用一定的测量方式进行测量,在根据实际的情况,如形状的不同这些,确认合适的测量方法,以确保测量的准确性,下面压力法兰容器就分享法兰测量的准备工作和方法。

一、法兰测量前的准备工作:

1、在测量之前根据法兰位置,首先应画出设备各连接管法兰草图,并连续编号,以便夹具对号安装。

2、因为安装时,法兰可能存在外径不同,错口(不同心),垫片厚度不相等情况,所以加工出来的夹具应与所侧法兰相对应不能互换,因此测量各部尺寸和编号是夹具加工及安装的关键。

3、测量时,可以的话就安排三人,其中两人测量,一人校对并填表,测量工具用游标卡尺,要是没有条件可用外卡钳和钢板尺。测量是一项细致的工作,是夹具安装的前提,测量与记录一定要准备无误,填表时一定要认真清楚。

4、所测数据填于表中。

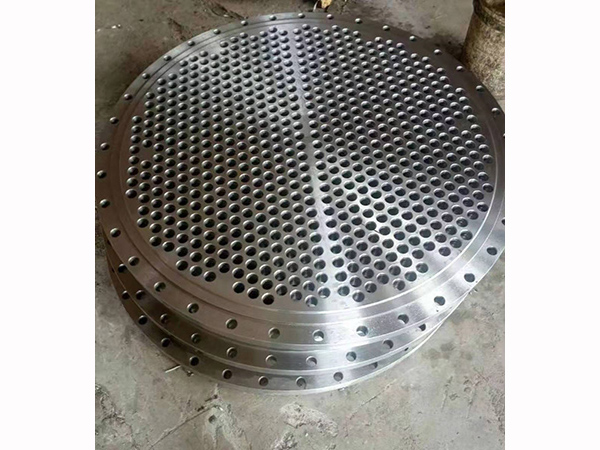

压力法兰容器

二、法兰测量方法:

1、首先分别测量法兰外径D1、D2的尺寸,如测出数据为157.5mm则此尺寸为157.5mm。

2、测量法兰间隙b尺寸,在圆周上测四点(均布)。

3、测量深度C(法兰外边与螺栓之间的尺寸),在法兰的1234位置分别测量C的尺寸,选择小的尺寸。

4、测量两法兰不同心(错口)d的尺寸,选择两法兰错口大处的尺寸。

5、将实测数据填于表中就可以了。

以上就是测量法兰的一些方式方法,测量数据的准确性会直接影响到夹具加工以及后面的安装,所以在做这一项细致的工作时,我们也需要格外谨慎,如果是运用在军事方面的法兰,对于法兰各个方面的数据也是更为严格的,所以我们在测量时一定要避免出现差错,导致出现不必要的损失。
