压力容器法兰与管道的连接要在同一水平线吗
时间:2019-12-27 来源:http://www.wxlwskjx.com

压力容器法兰是怎么样的一种产品呢?根据无锡龙洼数控小编的了解,容器法兰分为平焊法兰和对焊法兰。其中平焊法兰又分甲型法兰、乙型法兰两种形式。法兰连接时需要注意哪些?有哪些工艺流程呢?在同一根管道内,压力相同的法兰选择的垫片应该要一样,是否?互相交换呢?

1、平焊法兰:

(1)乙型法兰带有一个短筒体,因此刚性较甲型法兰好,可用于压力较高,直径较大的场合;

(2)焊缝形式:甲型为V型坡口,乙型为U型坡口,因此乙型更易焊透,故其强度和刚度更高。

2、对焊法兰:

由于有长颈,并采用对焊,故刚性更好,用于压力更高处。

法兰连接工艺流程如下:

一,法兰与管道的连接要符合以下要求:

1、管道与法兰的中心要在同一水平线上。

2、管道中心与法兰的密封面成90度垂直形状。

3、管道上法兰盘螺栓的位置应该对应一致。

二,垫法兰垫片,要求如下:

1、在同一根管道内,压力相同的法兰选择的垫片应该要一样,这样才便于以后互相交换。

2、对于采用橡胶板的管道,垫片也选择橡胶的,例如水管线。

3、垫片的选择原则是:尽量靠近小宽度选择,这是在确定垫片不会被压坏的前提应该遵循的原则。

三,连接法兰

1、检查法兰、螺栓和垫片的规格是否符合要求。

2、密封面要保持光滑整洁,不能有毛刺。

3、螺栓的螺纹要完整,不能有缺损,嵌合要自然。

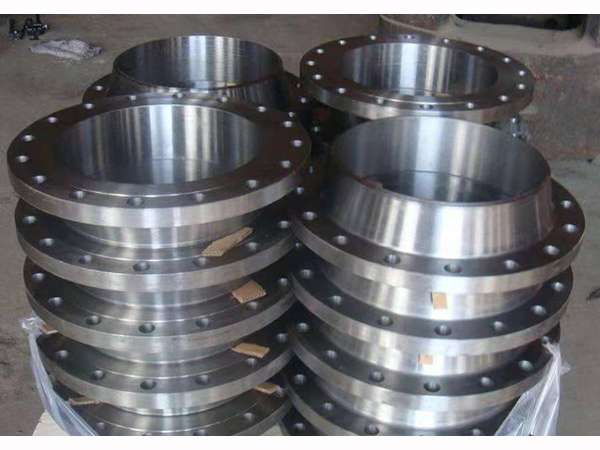

压力容器法兰

4、垫片质地要柔韧,不易老化,表面没有破损,褶皱、划痕等缺陷。

5、装配法兰前,要把法兰清洗干净,去除油污、灰尘、锈迹等杂物,密封线剔除干净。

以上这3个工艺流程是法兰连接工的工艺,其中还缺少装配法兰这一步骤,1、法兰密封面与管道中心垂直。2、相同规格的螺栓,安装方向也相同。3、安装在支管上的法兰安装位置应该距离立管的外壁面在100毫米以上,距离建筑物的墙面距离应该在200毫米及以上。4、不要把法兰直接埋在地下,容易被腐蚀,如果必须埋在地下,就要做好防腐处理。希望这些内容对您有所帮助,需要购买可以联系我们无锡龙洼数控!
