管板加工的对接接头应进行射线或是超声波的检测且均需要达到规定值
时间:2022-05-06 来源:http://www.wxlwskjx.com/news/96.html

管式换热器是现在广泛应用于锅炉、压力容器、汽轮机、大型中央空调、炼油、化工、核电等行业的热交换设备。它主要由管箱、管板、壳体、管束、折流板等部件组成。在这些部件中加工难度很大,加工时间极长的就算管板加工了。列管式换热器中管板的具体形态是在圆形或者方形的金属板上钻出比换热管外径略大的孔,在换热器中起到固定换热管以及密封介质作用的金属板,并将换热管穿入并焊接起固定作用的一种配件。那管板加工的制作需求有哪些呢?下面就一起来看看吧。

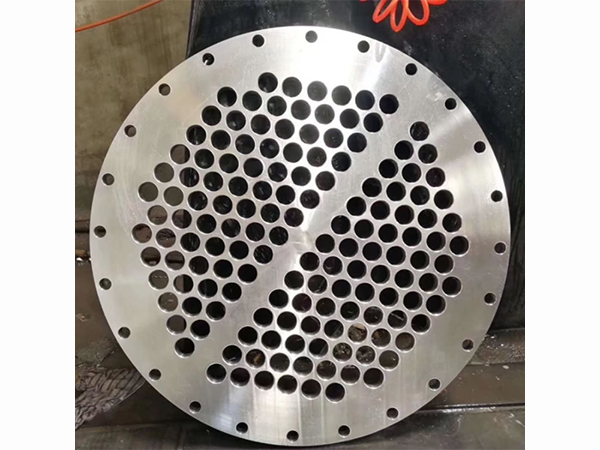

管板加工

一、堆焊复合管板的制作要求主要有:

1、堆焊前应作堆焊工艺评定。

2、基层材料的待堆焊面和复层材料加工后(钻孔前)的表面,应按JB 4730进行表面检测,检测结果不得有裂纹、成排气孔,并应符合Ⅱ级缺陷显示。

3、不得采用换热管与管板焊接加桥间空隙补焊的方法进行管板堆焊。

二、拼接管板的处理主要有:

1、拼接管板的对接接头应进行射线或超声波检测,按JB4730射线检测不低于Ⅱ级,或超声检测中的Ⅰ级为合格。

2、除不锈钢外,拼接后管板应作除去应力热处理。

三、检查和控制管板孔直径及允许偏差方法主要有:

1、管板孔直径及允许偏差应按GB 15l表16~表21的规定执行。

2、钻孔后应抽查不小于60°管板中心角区域内的管孔,在这一区域内允许有4%的管孔上偏差比GBl5l表16~表2l中的数值大0.15mm。

四、管孔表面的粗糙度规定主有要:

1、当换热管与管板焊接连接时,管孔表面粗糙度Ra值不大于25μm。

2、当换热管与管板胀接连接时,管孔表面粗糙度Ra值不大于12.5μm。

以上就是小编给大家介绍的有关于管板加工的制作要求,希望看完之后能够对大家有所帮助。公司坚持以质量求生存、以信誉求发展、凭实力求竞争、视顾客为上帝的经营理念。“让用户满意”是我们始终追求的目标,“致力于高品质产品”是企业方向。竭诚欢迎社会各界人士光临指导,或来电来函洽谈业务。
